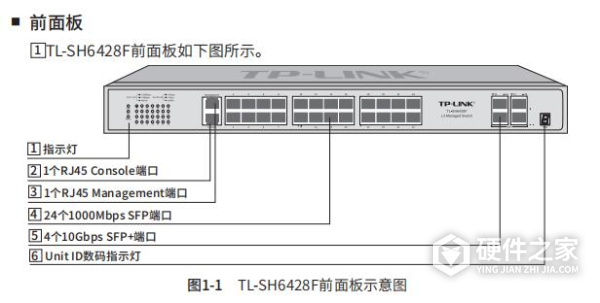

部件介绍
1.指示灯

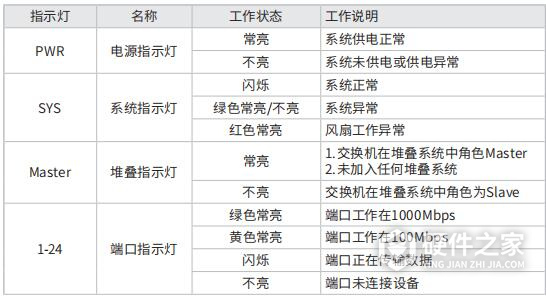

通过指示灯可以监控交换机的工作状态,请参见下表。
2.Console端口
Console端口用于和计算机或其他终端的串口相连以管理或配置交换机。
3.Management端口
Management端口是交换机管理口,IP地址:10.20.30.40,可用于登录交换机的Web管理界面。Management端口仅用于管理,不参与交换机业务端口的数据转发。
4.1000Mbps SFP端口
端口1~24是千兆SFP光纤模块扩展插槽,分别对应端口状态指示灯1~24。SFP端口推荐使用TP-LINK千兆光模块。例如单模TL-SM311LSA/B、TL-SM312LS和多模TL-SM311LM。
SFP端口默认支持1000M,如果要接入百兆光模块,请先登录Web管理界面将端口速率配置为100M。
5.10Gbps SFP+端口

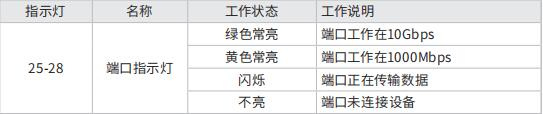

端口25~28是万兆SFP+光纤模块扩展插槽,分别对应端口状态指示灯25~28。
SFP+端口推荐用TP-LINK万兆光模块。例如单模TL-SM512LS和多模TL-SM512LM。
SFP+端口默认支持10G,如果要接入千兆光模块,请先登录Web管理界面将端口速率配置为1000M。
6.Unit ID数码指示灯
用于显示交换机在堆叠系统中的成员编号。若交换机未加入任何堆叠系统,则显示系统的默认成员编号
