数字复印机驱动系统的拆卸技巧
主驱动齿轮组件
1若复印机上安装了STP(KK-1600)，拔下电源线。
2．拆下手册袋。
3．若复印机安装了整理器(M1-1011)，拆下整理盘和接头管。
4．若复印机安装了JSP(MJ-5-1)或OCT(MJ-5002)，将其拆下。
5．拆下墨盒和处理单元。
6．拆下后盖。
7．拆下臭氧过滤器盖。
8．拆下纸盒盖。
9．拆下PC1／F PWA。
10．拆下高压电源。

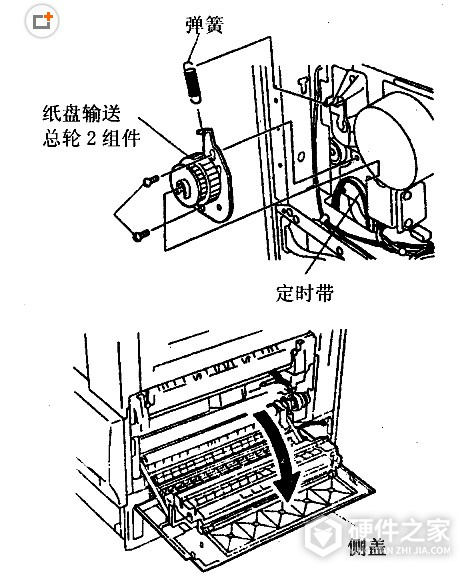

11．放开弹簧
12．拆下两颗螺丝，松开定时皮带，拆下纸盘输送齿轮两组件。
13．若复印机上安装了ADU(MD-0101)或SFB(MYl016)，将其打开。
14．打开侧盖。
15．拧下两个螺丝。
16．从PWM上拆下两个接插件。
17．松开复印机内部的导线，取下7个螺丝，并拆下主驱齿轮组件。
