华硕模组电源线怎么接？主板、CPU和显卡供电线辨认方法

作者：圣子

更新时间： 2026-10-24 15:51

给华硕模组电源接线时，先把线材的电源端和主板、显卡等组件端分清，再按接口用途连接。CPU的4+4针线和显卡的6+2针线都能拼成8针，但用途不同。接线时使用这台电源原配的模组线，并对照电源标示和主板手册确认位置，就能逐项接好所需设备。

1、断电后确认原配线和两端标示

插拔线材前先关机，拔下系统及所有连接设备的电源线。接线在电源外部的模组接口进行，不要拆开电源外壳。不同品牌，甚至同品牌不同型号的模组线，电源端脚位都可能不同，混用可能损坏主板或显卡，所以换电源时也要使用新电源随附的线材。

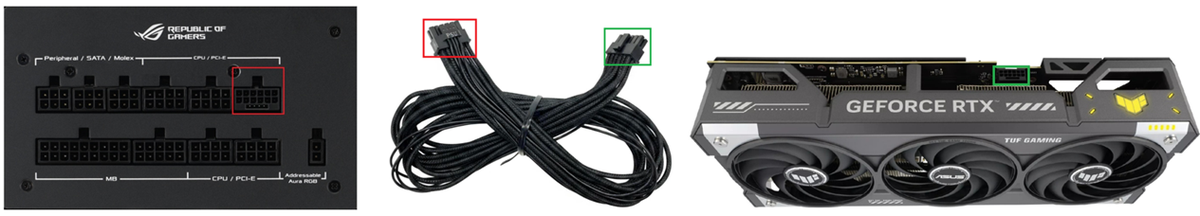

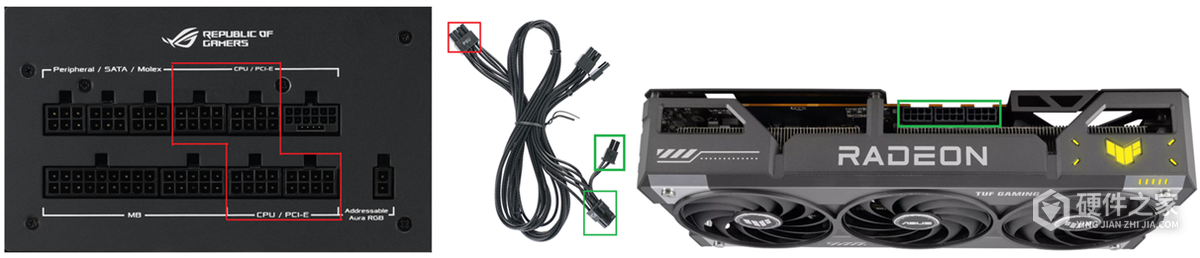

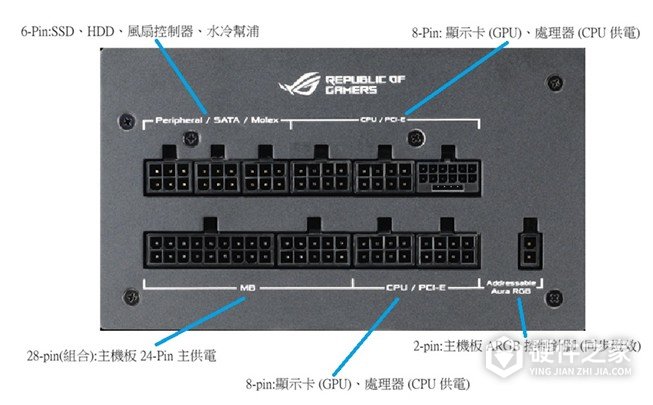

查看线材两端的标示，标有PSU的一端接电源本体，组件端接对应硬件。上图以ROG STRIX AURA 1000W为例，电源端的接口布局和针数应按自己的型号确认。主板端是24针，电源端却可能分成18针和10针两个接头，这类原配分头要完整接好，不能按主板端针数挑电源端插座。

连接主板前，到华硕支持页按主板完整型号下载使用手册，找到主供电、CPU供电及灯效接口的位置。先规划走线和所需长度，给机箱理线和通风留出空间。

2、按组件端的类型连接设备

下表用于辨认组件端。每条线的电源端仍按本型号的原配线、插座标示和手册连接。

线材或组件端	连接位置	辨认与连接方法
24针ATX主供电线	主板主供电接口	接头较大，接主板的24针ATX_PWR接口，通常位于主板右侧。
4+4针CPU/EPS线	主板CPU供电接口	两组4针可合成8针，接CPU插槽附近的供电口。主板只有4针供电口时，使用其中一组4针，所需接口数量按主板手册确认。

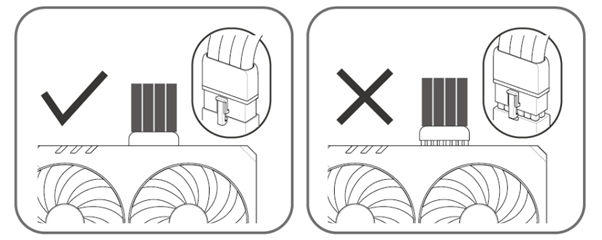

6+2针PCIe显卡线	显卡6针或8针供电口	8针口使用完整的6+2针，6针口使用6针部分，余下2针悬空。不要与CPU的4+4针线混用。
16针显卡供电线	显卡16针供电口	电源配有对应原配线时，将组件端16针接到显卡。电源端的接法按电源型号和随附线材确认。
SATA供电线	SSD、HDD或光驱的SATA电源接口	组件端扁平、带L形防呆，一条线上可能有多个接头，按设备数量连接。
Molex外设供电线	使用对应接口的旧式风扇、光驱、硬盘或控制器	组件端为带四个圆孔的4针接头，接设备对应的供电口。
PSU ARGB灯效线	主板可寻址ARGB接口	仅在电源配有该线时连接，用于电源LED与AURA SYNC。组件端带防呆缺位，对照主板手册连接可寻址灯条接口，如ADD_GEN2接口。
